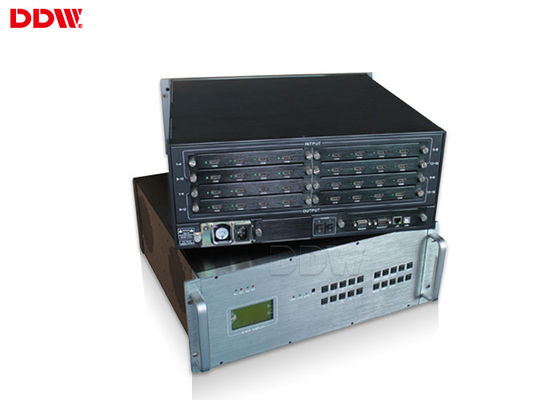

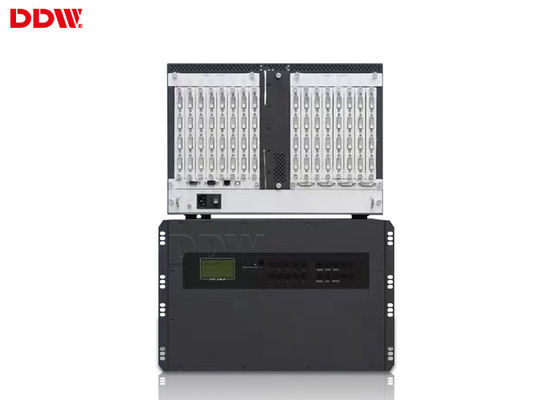

32-bitowe wideo HDMI kontroler ścienny za pośrednictwem interfejsu RS-232 / Ethernet o ultra wysokiej rozdzielczości DDW-VPH0304
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong Chiny (kontynentalne) |
| Nazwa handlowa: | DDW |
| Orzecznictwo: | ISO9001 ,CE , RoHS , FCC |
| Numer modelu: | DDW-VPH0304 |
Zapłata:
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | Zbywalny |
| Szczegóły pakowania: | Dwuwarstwowy karton |
| Czas dostawy: | 3 dni robocze po zapłacie |
| Zasady płatności: | T / T, L / C, Western Union, Alibaba Trade Assurance |
| Możliwość Supply: | 1000 sztuk / miesiąc |
|
Szczegóły informacji |
|||
| Bogata rozdzielczość: | Obsługa wejść 1080P, 1080I, 720P, 480P i wielu rozdzielczości | Zarządzanie scenami: | Obsługa funkcji zarządzania / przywoływania wielu scen |
|---|---|---|---|
| Maksymalny PIP na ekran:: | 1,4,16, dostosowanie | Metoda kontroli: | RS232, IP |
| Emisja cykli wsparcia: | Obsługuje funkcję nadawania scen w cyklach | Materiał ramy: | Aluminium szczotkowane |
| Standardowe opakowanie: | Dwuwarstwowe opakowanie kartonowe | Waga: | 5-100 kg |
| Podkreślić: | Kontroler ściany wideo lcd,procesor ściany wideo |
||
opis produktu
32-bitowe wideo HDMI kontroler ścienny za pośrednictwem interfejsu RS-232 / Ethernet o ultra wysokiej rozdzielczości DDW-VPH0304
Wprowadzenie:
1. Modułowa konstrukcja, struktura wtykowa, może być łączona swobodnie w zależności od zastosowania
2. Standardowa konstrukcja stojaka, konstrukcja systemu podwozia o przemysłowej jakości
3. Obsługa formatów wejściowych DIV, HDMI, VGA, RJ45,3G-SDI, Video (CVBS)
4. Obsługa wyjścia sygnału DIV i 3G-SDI
5. Maksymalna rozdzielczość rozdzielczości wejściowej i wyjściowej 1920 × 1080, może być wstecznie kompatybilna z formatami 1080P i 720P
6. Sygnał wideo 4 wyświetlacz podzielonego ekranu, wieloportowy sygnał wideo może być wyświetlany jednocześnie
7. Wsparcie 7 × 24 nieprzerwanej i stabilnej pracy
8. Elastyczność w zwiększaniu płytki wejścia / wyjścia
9. Obsługuje częściowe karty wejścia i wyjścia z interpolacją mieszaną
10. Karta wejścia / wyjścia obsługuje funkcję wymienialną podczas pracy i plug-and-play
11. Rozdzielczość wyjściowa do 1920 × 1200
12. Bogaty interfejs wejściowy BNC, VGA, DVI, HDMI, SDI i RJ45, obsługa wielu rozdzielczości do 1920 × 1200, sterowanie przez RS-232 lub Ethernet
13. Obsługuj karty pamięci lub transmisję sieciową obrazów o ultra-wysokiej rozdzielczości, obraz w tle mozaiki super-wysokiej rozdzielczości peer-to-peer
14,. Projekt nadmiarowego zasilania, wentylator sterowany termostatem
15. Płyta montażowa podwozia + konfiguracja wtyczki, doskonała wydajność dla promieniowania, obudowa przeciwkurzowa, wyposażona w wymienny filtr powietrza, może być stabilna przez długi czas, nawet w trudnych warunkach
Przetwarzanie wideo i obrazu:
1. Dowolna konfiguracja prostokątnej ściany wideo może być obsługiwana. Kolejność ekranu można skonfigurować
2. Dane wejściowe / okna można zmieniać, układać warstwowo i umieszczać poza granice ekranu
3. Wejścia / okna mogą być wyświetlane z prawidłowym współczynnikiem kształtu, rozciągnięte w celu dopasowania, w trybie pełnoekranowym lub powiększone w celu podkreślenia szczegółów
4. Źródła wejściowe można przycinać, aby usunąć piksele i linie krawędzi
5. Karty wejściowe Dual-Link DVI (przechwytujące) obsługują rozdzielczość 4K lub konfigurowalną rozdzielczość. Można przechwycić dowolne źródło
| Specyfikacja techniczna | ||
| Seria modeli | Z CBD | Bez CBD |
| Opis funkcji | 4-kanałowy CBD, 16-kanałowy AV, 12-kanałowy sygnał wejściowy VGA / DVI, obudowa 6U obsługuje 12 ekranów, kompatybilny z dynamicznym obrazem tła o wysokiej rozdzielczości 4000 / (8000) x2000 | 16-kanałowy AV, 16-kanałowe wejście VGA / DVI, obudowa 6U obsługuje 16-ekranowe tablice |
| Sygnał wejściowy (opcjonalnie) | HDMI / DVI / VGA / AV / YPbPr | |
| Rozdzielczość wejściowa | 1024 x 768 ~ 1080p, często używane rozdzielczości | |
| Format sygnału wyjściowego | DVI / VGA / AV / YPbPr / HDMI (konwerter DVI-HDMI) | |
| Rozdzielczość wyjściowa | Do 1920 x 1200/60 Hz | |
| Oprogramowanie do sterowania systemem | Specjalne oprogramowanie sterujące | |
| Zasilacz | Nadmiarowy zasilacz 110-220VAC, 50 / 60Hz | |
| Konsumpcja | 12 W / kanał | |
| Temperatura pracy | -20 ° C - 60 ° C | |
| Wilgotność robocza | 5-95% | |
| Opis przypadku | Standardowe podwozie 4U / 6U / 10U / 15U | |
| Interfejs sterowania szeregowego | RS-232-pinowa żeńska, typ-D | |
| Szybkość transmisji | 115200 | |
| Konfiguracja pinów | 2 = TX, 3 = RX, 5 = GND | |
| Interfejs sterowania Ethernet | RJ-45 żeński, TCP / IP | |
| Szybkość sterowania Ethernetem | Auto 10M lub 100M, pełny dupleks lub półdupleks | |
| Czas pracy | 365 x 7 x 24 godziny | |
| Specyfikacja techniczna złączy wejściowych / wyjściowych | ||
| Wejście VGA / RGB | Wejście: 15pin HD D-Sub, żeński | |
| Tryb synchronizacji: synchronizacja niezależna od HV | ||
| Głębokość koloru: 32bit / piksel | ||
| Rozdzielczość: 640 x 480 / 60HZ-1920 x 1200/60 Hz | ||
| Impedancja wejściowa: 75Ω | ||
| Wejście wideo | Złącze wejściowe: BNC | |
| Wykrywanie: automatyczne wykrywanie w pełnym formacie | ||
| Impedancja wejściowa: 75Ω | ||
| Wyjście VGA lub DVI | Rozdzielczość: 1024 x 768 / 60HZ-1920 x 1200/60 Hz | |
| Głębokość koloru: 32bit / piksel | ||
| Impedancja wyjściowa: 75Ω | ||
| Właściwości fizyczne złączy wejścia / wyjścia | ||
| Sygnały | Złącza | Rodzaj |
| Wejście kompozytowe VIDEO | BNC | Płeć żeńska |
| Wejście VGA | 15-pinowa HD D-Sub | Płeć żeńska |
| Wyjście VGA | 15-pinowa HD D-Sub | Płeć żeńska |
| Wyjście DVI | Standard 24 + 5 lub 24 + 1 | Płeć żeńska |
| AUX RS-232 | 9-pinowy D-Sub | Płeć żeńska |
| Główny interfejs RS-232 | 9-pinowy D-Sub | Płeć żeńska |
