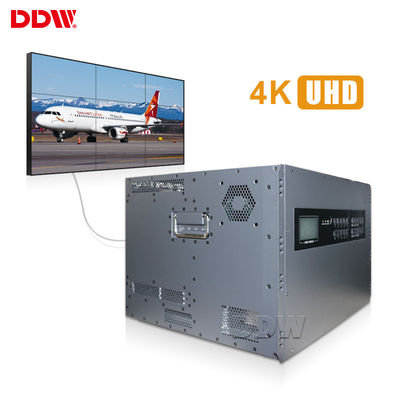

Dostosowany multiplekser ścienny wideo do specjalnego oprogramowania sterującego w sali konferencyjnej
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong Chiny (kontynentalne) |
| Nazwa handlowa: | DDW |
| Orzecznictwo: | ISO9001 ,CE , RoHS , FCC , 3C |
| Numer modelu: | DDW-VPH1212 |
Zapłata:
| Cena: | Zbywalny |
|---|---|
| Szczegóły pakowania: | Dwuwarstwowe opakowanie kartonowe |
| Czas dostawy: | 3 dni robocze po dokonaniu płatności |
| Zasady płatności: | T / T, L / C, Western Union, Alibaba Trade Assurance |
| Możliwość Supply: | 1000 sztuk / miesiąc |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Skaler do ścian wideo | rozdzielczość wyjściowa: | 1920 * 1080 |
|---|---|---|---|
| Roam, zoom, PIP: | Wsparcie | Max PIP na ekran: | 1,4,16, dostosowanie |
| Jakość koloru: | 32bit | Źródła sygnałów wejściowych i wyjściowych: | HDMI, DVI, VGA, AV, YPBPR, IP |
| Metoda kontroli: | RS232, IP | Wilgotność pracy: | 5-95% |
| Podkreślić: | bezproblemowy przełącznik matrycowy hdmi,przełącznik skalujący wideo |
||
opis produktu
Dostosowany skaler ścienny wideo do sali konferencyjnej Specjalne oprogramowanie sterujące DDW-VPH1212
Wydajność skalera ściany wideo:
1, Kombinacje:2x2, 2x3, 3x3, 3x4, 4x4, 5x4, 5x5 i wielu graczy splicing swobodnie
2, wbudowana redukcja szumów sygnału cyfrowego 3D, obsługa 1920xRozdzielczość 1080.
3,Interfejs sygnałowy --- RS232, HDMI, DVI, VGA, YPbPr, AV
4,Sterowanie RS232, łatwa obsługa systemu za pomocą oprogramowania sterującego
Płyta o czystej architekturze sprzętowej dowolna kombinacja:
Podwozie przemysłowe ze strukturą CPCI;
Konstrukcja modułowa, podwójny zapasowy nadmiarowy zasilacz obsługujący rezerwę na gorąco, wentylator i inne moduły do woli;
Obsługa modułu przetwarzania systemu, który można wymieniać podczas pracy, zapewnia różne typy obudów i płyt, aby klienci mogli zaoszczędzić koszty;
Podwozie przemysłowe ze strukturą CPCI;
Konstrukcja modułowa, podwójny zapasowy nadmiarowy zasilacz obsługujący rezerwę na gorąco, wentylator i inne moduły do woli;
Obsługa modułu przetwarzania systemu, który można wymieniać podczas pracy, zapewnia różne typy obudów i płyt, aby klienci mogli zaoszczędzić koszty;

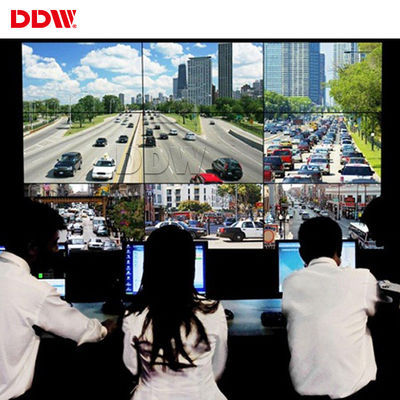

Zarządzanie wieloma grupami ścian wideo:
Może zarządzać jednocześnie kilkoma zestawami ścian splatanych, wspólnymi źródłami sygnału wejściowego między ścianami splatanymi, a wyjście nie koliduje ze sobą;
Ustawianie różnych rozdzielczości, dostosowywanie kolorów i innych parametrów.
Obsługa komputera, wyświetlania wstępnego monitorowania oprogramowania sterującego mobilnego
Wspieranie użytkowników w celu podglądu wszystkich sygnałów wejściowych w czasie rzeczywistym na terminalu mobilnym komputera PC i oprogramowaniu sterującym;
W razie potrzeby źródło sygnału roboczego można wybrać bardziej intuicyjnie;
Przetwarzanie wideo i obrazu:
1. Obsługiwana jest dowolna konfiguracja prostokątnej ściany wideo.Kolejność ekranów można skonfigurować
2. Wielkość wejść / okien można zmieniać, nakładać na warstwy i umieszczać poza granicami ekranu
3. Wejścia / okna mogą być wyświetlane we właściwych proporcjach, rozciągnięte w celu dopasowania, w trybie pełnoekranowym lub powiększone w celu uwydatnienia szczegółów
4. Źródła wejściowe można przyciąć, aby usunąć piksele i linie krawędzi
5. Karty z wejściem Dual-Link DVI (przechwytującym) obsługują rozdzielczość 4K × 4K lub rozdzielczość konfigurowalną.Można przechwycić dowolne źródło
Specyfikacje techniczne skalera ściennego wideo DDW
| Seria modeli | Z CBD | Funkcjonować | Brak CBD | ||||
| Opis funkcji |
4-kanałowy CBD, 16-kanałowy AV, 12-kanałowe wejście VGA / DVI, obsługuje wiele odtwarzaczy splicingowych swobodnie i może wyświetlać różne sigal w tym samym czasie do systemu, wymagają ekranu wbudowanego w płytkę łańcuchową |
~ | 16-kanałowe wejście AV, 16-kanałowe wejście VGA / DVI, obudowa 6U obsługuje tablice 16 ekranów | ||||
| Sygnał wejściowy (opcjonalnie) | CVBS | Obsługa formatu PAL / NTSC, wiele portów BNC | ~ | ||||
| VGA / RGBHV | Wielokanałowe porty VGA DB-15 obsługują wejście w pełnym formacie VGA | ~ | |||||
| HDMI, DVI, 4K-DVI, IP | Obsługa wejścia 4K (3840x2160), każdy dekoduje 4 kanały IP | ~ | |||||
| YPbPr, YCbCr (konfigurowalne) | To samo złącze sygnału VGA, RGBHV, obsługuje format PAL, NTSC i 720 P, 1080i HSTV | ~ | |||||
| SDI (konfigurowalny) | Port BNC | ~ | |||||
| AV, SD / HD / 3G SDI, dekodowanie IP, światłowód, DP, HDBaseT, karta monitorująca podgląd można dostosować; | ~ | ~ | |||||
| Rozdzielczość wejściowa | do 4K, powszechnie używane rozdzielczości | ||||||
| Format sygnału wyjściowego | VGA, RGBHV | kanał sygnału XGA (1024x768 przy 60 Hz) / port DB-15 | ~ | ||||
| HDMI, DVI, 4K-DVI | Wyjście HDMI, DVI | ~ | |||||
| 3G SDI (konfigurowalny) | Wyjście pętli portu BNC | ~ | |||||
| Konwerter AV, YPbPr, DVI-HDMI, SD, HD, DP, HDBaset można dostosować; | ~ | ~ | |||||
| Rozdzielczość wyjściowa | do 4K, powszechnie używane rozdzielczości | ||||||
| Kontrola | Standardowy port RS232 | ||||||
| Pilot na podczerwień (konfigurowalny), kontrola LAN, IOS, kontrola aplikacji na Androida (opcjonalnie) | |||||||
| Oprogramowanie sterujące systemem | Specjalne oprogramowanie sterujące | ||||||
| Zasilacz | Zasilacz redundantny 110-220VAC, 50 / 60Hz | ||||||
| Konsumpcja | 12W / kanał | ||||||
| Temperatura pracy | -20 ° C —— 60 ° C | ||||||
| Wilgotność robocza | 5-95% | ||||||
| Specyfikacja przypadku | 2U, 3,5U, 7U, 10U, 12,5U, 15U, 23U standardowa obudowa do montażu w racku | ||||||
| Interfejs sterowania szeregowego | RS-232,9-pinowe żeńskie, typ D | ||||||
| Szybkość transmisji | 115200 | ||||||
| Konfiguracja pinów | 2 = TX, 3 = RX, 5 = GND | ||||||
| Interfejs sterowania Ethernet | Gniazdo RJ-45, TCP / IP | ||||||
| Szybkość sterowania Ethernetem | Auto 10M lub 100M, pełny dupleks lub półdupleks | ||||||
| Czas pracy | 365x7x24hrs | ||||||

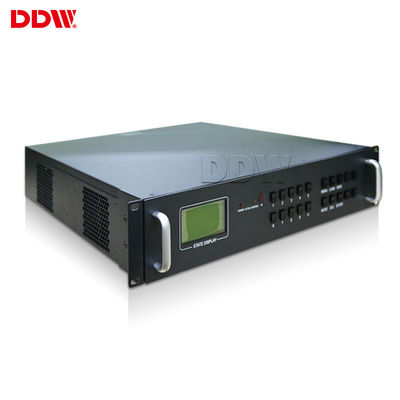

Hareware kontroler ściany wideo U Specyfikacje obudowy
| Rozmiar podwozia U. | Wymiary kontrolera (mm) L * W * H |
Wymiary opakowania (mm) L * W * H |
NW (kg) | GW (kg) | Maksymalna liczba wejść | Maksymalna liczba wyjść | Maksymalny pobór mocy (waty) |
| 2U | 406 × 440 × 102 | 590 × 530 × 190 | 11.25 | 12.25 | 8 | 8 | 200 |
| 3,5U | 450x440x170 | 620x620x270 | 18.25 | 19,25 | 16 | 16 | 320 |
| 7U | 442 × 402 × 320 | 590 × 530 × 460 | 29.5 | 31,50 | 32 | 32 | 400 |
| 12,5U | 446 × 440 × 553 | 625 × 580 × 725 | 37,85 | 39,85 | 71 | 68 | 750 |
| 23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80,46 | 82,46 | 143 | 140 | 1300 |
