| Miejsce pochodzenia: | Guangdong Chiny (kontynentalne) |
|---|---|
| Nazwa handlowa: | DDW |
| Orzecznictwo: | ISO9001 ,CE , RoHS , FCC , 3C |
| Numer modelu: | DDW-VM0505 |
| Minimalne zamówienie: | 1 zestaw / zestawy |
| Cena: | Negotiable |
| Szczegóły pakowania: | Dwuwarstwowe opakowanie kartonowe |
| Czas dostawy: | 3 dni robocze po dokonaniu płatności |
| Zasady płatności: | T / T, L / C, Western Union, Alibaba Trade Assurance |
| Możliwość Supply: | 1000 sztuk / miesiąc |
| rozdzielczość wyjściowa: | 1920 * 1080 | Max PIP na ekran: | 1,4,16, dostosowanie |
|---|---|---|---|
| Jakość koloru: | 32bit | Roam, zoom, PIP: | Wsparcie |
| Źródła sygnałów wejściowych i wyjściowych: | HDMI, DVI, VGA, AV, YPBPR, IP | Nazwa produktu: | Matryca ściany wideo |
| Wprowadź liczby: | 5 | Numery wyjściowe: | 5 |
| High Light: | multiplekser ściany wideo,kontroler matrycy wideo |
||

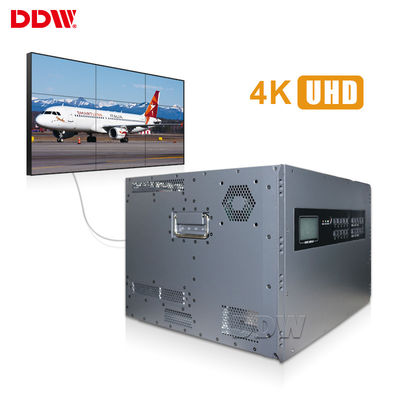

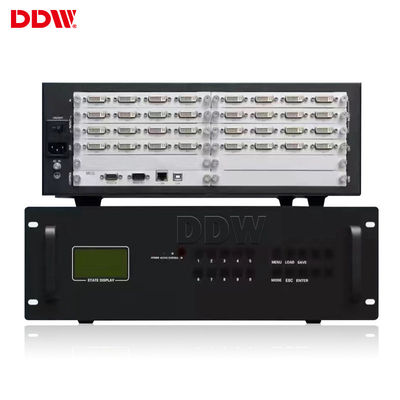

Video Wall Matrix Indywidualne zdalne zużycie aplikacji 12W / kanał
Funkcje Video Wall Matrix:
Funkcja podziału ekranu na 1, 2 ~ 4 (jeden ekran)
Jeden ekran do 4 źródeł sygnału jednocześnie, może być układany w dowolny wzór i nałożone obrazy.

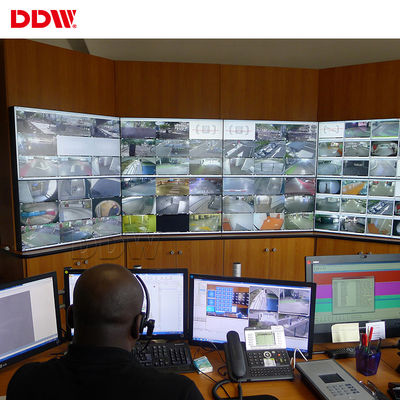

2, Obsługa konfiguracji ściany wideo
Seria iMAX-5000, która ma wbudowany cyfrowy procesor obrazu o wysokiej rozdzielczości, obsługuje zarówno konfigurację matrycową, jak i mozaikową ścianę wizyjną.
3, bezproblemowe przełączanie procesora w środku
Bez połączeń, bez czarnego ekranu, wewnątrz płynnie przełączający procesor wideo.
4, Funkcja PIP / POP
Obsługa funkcji obrazu w obrazie (PIP) obrazu zewnętrznego obrazu (POP).
Na jeden ekran można nałożyć 4 treści na ekran.Możesz także zmienić rozmiar i ustawić lub przekroczyć granicę na dowolnym innym ekranie.
5, funkcja częściowego powiększania
Wsparcie w funkcji powiększenia pojedynczego ekranu.Możesz powiększyć widok obrazu z dowolnego źródła sygnału w określonym obszarze.
6, Przyjazny dla użytkownika graficzny interfejs użytkownika
Po prostu użyj myszy, kliknij zawartość wideo, którą chcesz odtworzyć, a następnie przeciągnij i upuść wyświetlany rozmiar i pozycję.
7, Obsługa przełączania formatu wielu wejść
VGA, DVI, CVBS, HDMI i SDI, takie jak obsługa formatu wielu wejść.
8, Odtwarzanie w pętli
Można przechowywać ponad 100 zestawów trybów wyświetlania.
Obsługa odtwarzania w pętli i przełączania sterowania za pośrednictwem RS232 tryb sieciowy lub TCP / IP.
9, Kompaktowe i rozszerzalne wejścia i wyjścia
40 kanałów wejściowych, z możliwością rozszerzenia do 18 lub 36 kanałów wyjściowych, można zrealizować wielkoformatowy system z wieloma wyświetlaczami w kompaktowej, jednoczęściowej obudowie.
10, Energooszczędna konstrukcja
Wbudowana energooszczędna karta graficzna i efekt redukcji części dzięki jednemu projektowi struktury jednostki.
11, łatwa wymiana
Możliwość łatwego wprowadzenia i rozbudowy odłączanej tylnej płyty wejścia-wyjścia.
Użytkownik może wymienić kartę wejściową i wyjściową na jedną jednostkę bez wyjmowania całej obudowy z szafy.
DDW Matryca ściany wideoSpecyfikacja techniczna
| Przedmiot nr. | składniki | Opisy | ILOŚĆ / sygnał | typ sygnału | |||||
| 1 | Ściana wideo Matrix DDW-VM0505 | 5 wejście HDMI, 5 wyjście HDMI, czysty sprzęt, obsługa wielu odtwarzaczy splatających swobodnie i może wyświetlać różne sygnały w tym samym czasie w systemie, wymaga ekranu wbudowanego w płytkę łańcuchową | 10 | HDMI | |||||
| 2 | Oprogramowanie | Zainstalowany na komputerze PC do sterowania systemem Windows | 1 | ||||||
| 3 | Akcesoria | Wtyczka zasilania, kontroler podczerwieni, instrukcja w języku angielskim | 1 | ||||||
| karta wejściowa | |||||||||
| berło | 5 * HDMI typu a | ||||||||
| protokół sygnału | HDMI 1.3, HDCP 1.3, kompatybilne z DVI1..0 | ||||||||
| EDID | wsparcie | ||||||||
| przepustowość wejściowa | 165 MHZ | ||||||||
| rozkład | HDTV 1920 * 1080 przy 60 Hz, HDCP 1920 * 1200 przy 60 Hz | ||||||||
| karta wyjściowa | |||||||||
| berło | 5 * HDMI typu a | ||||||||
| protokół sygnału | HDMI 1.3, VGA 1.0, kompatybilne z DVI1..0 | ||||||||
| przepustowość wyjściowa | 165 MHZ | ||||||||
| rozdzielczość wyjściowa |
1920 x 1200 przy 60 Hz, 1920 x 1080 przy 60 Hz, 1680 x 1050 przy 60 Hz, 1600 x 1200 przy 60 Hz, 1600 x 900 przy 60 Hz, 1440 x 900 przy 60 Hz, 1400 x 1050 przy 60 Hz, 1366 x 768 przy 60 Hz, 1280 x 1024 przy 60 Hz, 1280 x 960 przy 60 Hz, 1280 x 800 przy 60 Hz, 1280 x 720 przy 60 Hz, 1024 x 768 przy 60 Hz, 800 x 600 przy 60 Hz |
||||||||
| efekt przełączania | płynne przełączanie | ||||||||
| Funkcja systemu | |||||||||
| Wejście RS232 | 1 | ||||||||
| IR IN | 1 | ||||||||
| AC IN | AC100-240V | ||||||||
| Obsługa systemu kolorów | PAL / NTSC / SECAM | ||||||||
| Typ kontroli | Pilot na podczerwień i sterowanie programowe | ||||||||
| Język menu | Angielski / chiński (można dostosować wiele języków) | ||||||||
| Wyświetlacz pionowy / poziomy | Wsparcie | ||||||||
| Połącz wyświetlacz | Wsparcie łączy dowolną poziomą i pionową liczbę ekranów i wyświetla wyświetlacz | ||||||||
| Wsparcie łączy wszystkie ekrany razem, aby wyświetlić jeden obraz | |||||||||
| Solidny wyświetlacz | Obsługuj każde wejście ekranowe oddzielnym sygnałem | ||||||||
| PIP / Zoom / Roaming | NIE | ||||||||
| Wiele interfejsów | Obsługuje wejścia DVI, HDMI, VGA, AV i wiele wejść sygnału | ||||||||
| Bogata rozdzielczość | Obsługa wejść 1080 P, 1080I, 720 P, 480 P i wielu rozdzielczości | ||||||||
| Warunki płatności | |||||||||
| Gwarancja: 3 lata gwarancji, dodatkowa opłata zostanie naliczona za dodatkowe lata gwarancji. | |||||||||
Specyfikacja techniczna złączy wejściowych / wyjściowych
| Wejście VGA / RGB | Wejście: 15-pinowe HD D-Sub, żeńskie | |
| Tryb synchronizacji: niezależna synchronizacja HV | ||
| Głębia koloru: 32 bity / piksel | ||
| Rozdzielczość: 640 * 480/60 HZ - 1920 * 1200/60 HZ | ||
| Impedancja wejściowa: 75 Ω | ||
| Wejście wideo | Złącze wejściowe: BNC | |
| Wykrywanie: automatyczne wykrywanie w pełnym formacie | ||
| Impedancja wejściowa: 75 Ω | ||
| Wyjście VGA lub DVI | Rozdzielczość: 1024x768 / 60 HZ-1920x1200 / 60 HZ | |
| Głębia kolorów: 32 bity / piksel | ||
| Impedancja wyjściowa: 75 Ω | ||
| Właściwości fizyczne złączy wejściowych / wyjściowych | ||
| Sygnały | Złącza | Rodzaj |
| Wejście Composite VIDEO | BNC | Płeć żeńska |
| Wejście VGA | 15-pinowe złącze HD D-Sub | Płeć żeńska |
| Wyjście VGA | 15-pinowe złącze HD D-Sub | Płeć żeńska |
| Wyjście DVI | Standardowo 24 + 5 lub 24 + 1 | Płeć żeńska |
| AUX RS-232 | 9-stykowe złącze D-Sub | Płeć żeńska |
| Główny RS-232 | 9-stykowe złącze D-Sub | Płeć żeńska |
