| Miejsce pochodzenia: | Guangdong Chiny (kontynentalne) |
|---|---|
| Nazwa handlowa: | DDW |
| Orzecznictwo: | ISO9001 ,CE , RoHS , FCC , 3C |
| Numer modelu: | DDW-VM0404 |
| Minimalne zamówienie: | 1 jednostka / jednostki |
| Cena: | Negotiable |
| Szczegóły pakowania: | Dwuwarstwowe opakowanie kartonowe |
| Czas dostawy: | 3 dni robocze po dokonaniu płatności |
| Zasady płatności: | T / T, L / C, Western Union, Alibaba Trade Assurance |
| Możliwość Supply: | 1000 sztuk / miesiąc |
| rozdzielczość wyjściowa: | 1920x1080 | Max PIP na ekran: | 1,4,16, dostosowanie |
|---|---|---|---|
| Źródła sygnałów: | HDMI, DVI, VGA, AV, YPBPR, IP | Nazwa produktu: | Matryca kontrolera ściany wideo |
| Szybkość transmisji: | 115200 | Czas pracy: | 365x7x24hrs |
| AC IN: | AC100-240 V. | IR IN: | 1 |
| High Light: | multiplekser ściany wideo,kontroler matrycy wideo |
||

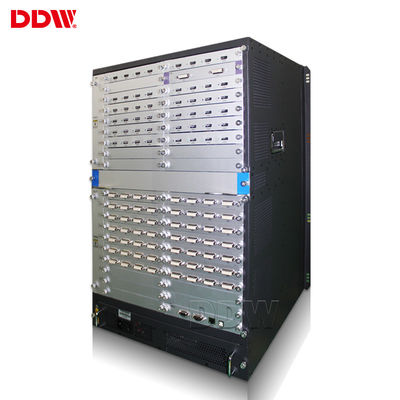

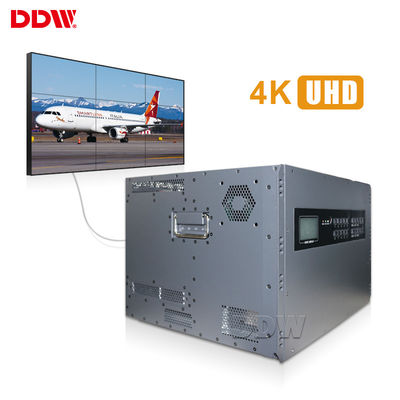

Datapath 4X4 Video Wall Matrix RS232 / IP Metoda sterowania
DDW Matryca ściany wideoWprowadzenie

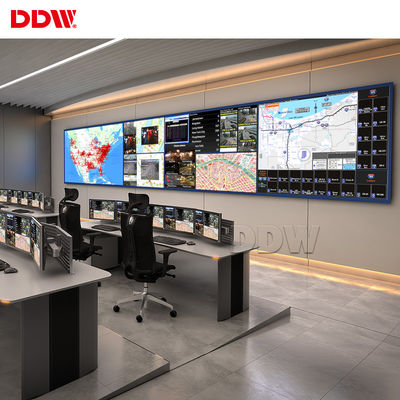

DDW Matryca ściany wideojest jednym z profesjonalnych, modułowych i sprzętowych procesorów do ścian wideo, które sobsługuje HDMI, DVI, VGA, AV, YPBPR, każdy kanał obsługuje wejścia i wyjścia sygnału o rozdzielczości 1920 x1200, metodę sterowania RS232 i IP.Procesor ściany wideo może być szeroko stosowany w: monitorowaniu, kierowaniu, systemie planowania, bezpieczeństwie publicznym, pożarach, wojsku, pogodzie, systemie monitorowania kolei i lotnictwa, wideokonferencjach, systemach zapytań.
Kluczowe cechy DDW Video Wall Matrix:
1. Pełna konfiguracja sprzętowa bez systemu operacyjnego
2. Technologia równoległego przetwarzania magistrali o dużej szybkości, nieskompresowane przetwarzanie o dużej przepustowości
3. Wyświetlanie obrazu w czasie rzeczywistym, bez opuszczonych ramek
4. Wyświetlanie wsparcia w dowolnym miejscu, w dowolnym rozmiarze i dowolnym nałożonym
5. Wsparcie przetwarzania efektów w otwartym oknie
6. Wsparcie zamrożenia obrazu na dużym ekranie
7. Wsparcie 7 x 24 nieprzerwaną i stabilną pracę
8. Elastyczność w celu zwiększenia płyty wejścia / wyjścia
9. Obsługa częściowych kart wejściowych i wyjściowych z interpolacją mieszaną
10. Karta wejścia / wyjścia obsługuje funkcję „podłącz i używaj”, którą można wymieniać podczas pracy
11. Rozdzielczość wyjściowa do 1920 x 1200
Specyfikacje techniczne DDW Video Wall Matrix
| Przedmiot nr. | składniki | Opisy | ILOŚĆ / sygnał | typ sygnału | |||||
| 1 | Przełącznik matrycowy do ścian wideo DDW-VM0404 | 4 wejście HDMI, 4 wyjście HDMI, czysty sprzęt, obsługa wielu odtwarzaczy splatających swobodnie i może wyświetlać różne sygnały w tym samym czasie w systemie, wymaga ekranu wbudowanego w płytkę łańcuchową | 8 | HDMI | |||||
| 2 | Oprogramowanie | Zainstalowany na komputerze PC do sterowania systemem Windows | 1 | ||||||
| 3 | Akcesoria | Wtyczka zasilania, kontroler podczerwieni, instrukcja w języku angielskim | 1 | ||||||
| karta wejściowa | |||||||||
| berło | 4 * HDMI typu a | ||||||||
| protokół sygnału | HDMI 1.3, HDCP 1.3, kompatybilne z DVI1..0 | ||||||||
| EDID | wsparcie | ||||||||
| przepustowość wejściowa | 165 MHZ | ||||||||
| rozkład | HDTV 1920 * 1080 przy 60 Hz, HDCP 1920 * 1200 przy 60 Hz | ||||||||
| karta wyjściowa | |||||||||
| berło | 4 * HDMI typu a | ||||||||
| protokół sygnału | HDMI 1.3, VGA 1.0, kompatybilne z DVI1..0 | ||||||||
| przepustowość wyjściowa | 165 MHZ | ||||||||
| rozdzielczość wyjściowa |
1920 x 1200 przy 60 Hz, 1920 x 1080 przy 60 Hz, 1680 x 1050 przy 60 Hz, 1600 x 1200 przy 60 Hz, 1600 x 900 przy 60 Hz, 1440 x 900 przy 60 Hz, 1400 x 1050 przy 60 Hz, 1366 x 768 przy 60 Hz, 1280 x 1024 przy 60 Hz, 1280 x 960 przy 60 Hz, 1280 x 800 przy 60 Hz, 1280 x 720 przy 60 Hz, 1024 x 768 przy 60 Hz, 800 x 600 przy 60 Hz |
||||||||
| efekt przełączania | płynne przełączanie | ||||||||
| Funkcja systemu | |||||||||
| Wejście RS232 | 1 | ||||||||
| IR IN | 1 | ||||||||
| AC IN | AC100-240V | ||||||||
| Obsługa systemu kolorów | PAL / NTSC / SECAM | ||||||||
| Typ kontroli | Pilot na podczerwień i sterowanie programowe | ||||||||
| Język menu | Angielski / chiński (można dostosować wiele języków) | ||||||||
| Wyświetlacz pionowy / poziomy | Wsparcie | ||||||||
| Połącz wyświetlacz | Wsparcie łączy dowolną poziomą i pionową liczbę ekranów i wyświetla wyświetlacz | ||||||||
| Wsparcie łączy wszystkie ekrany razem, aby wyświetlić jeden obraz | |||||||||
| Solidny wyświetlacz | Obsługuj każde wejście ekranowe oddzielnym sygnałem | ||||||||
| PIP / Zoom / Roaming | NIE | ||||||||
| Wiele interfejsów | Obsługuje wejścia DVI, HDMI, VGA, AV i wiele wejść sygnału | ||||||||
| Bogata rozdzielczość | Obsługa wejść 1080 P, 1080I, 720 P, 480 P i wielu rozdzielczości | ||||||||
| Warunki płatności | |||||||||
| Gwarancja: 3 lata gwarancji, dodatkowa opłata zostanie naliczona za dodatkowe lata gwarancji. | |||||||||
Specyfikacja techniczna złączy wejściowych / wyjściowych
| Wejście VGA / RGB | Wejście: 15-pinowe HD D-Sub, żeńskie | |
| Tryb synchronizacji: niezależna synchronizacja HV | ||
| Głębia koloru: 32 bity / piksel | ||
| Rozdzielczość: 640 * 480/60 HZ - 1920 * 1200/60 HZ | ||
| Impedancja wejściowa: 75 Ω | ||
| Wejście wideo | Złącze wejściowe: BNC | |
| Wykrywanie: automatyczne wykrywanie w pełnym formacie | ||
| Impedancja wejściowa: 75 Ω | ||
| Wyjście VGA lub DVI | Rozdzielczość: 1024x768 / 60 HZ-1920x1200 / 60 HZ | |
| Głębia kolorów: 32 bity / piksel | ||
| Impedancja wyjściowa: 75 Ω | ||
| Właściwości fizyczne złączy wejściowych / wyjściowych | ||
| Sygnały | Złącza | Rodzaj |
| Wejście Composite VIDEO | BNC | Płeć żeńska |
| Wejście VGA | 15-pinowe złącze HD D-Sub | Płeć żeńska |
| Wyjście VGA | 15-pinowe złącze HD D-Sub | Płeć żeńska |
| Wyjście DVI | Standardowo 24 + 5 lub 24 + 1 | Płeć żeńska |
| AUX RS-232 | 9-stykowe złącze D-Sub | Płeć żeńska |
| Główny RS-232 | 9-stykowe złącze D-Sub | Płeć żeńska |
