Miejsce pochodzenia: | Guangdong Chiny (kontynentalne) |
---|---|
Nazwa handlowa: | DDW |
Orzecznictwo: | ISO9001 ,CE , RoHS , FCC , 3C |
Numer modelu: | DDW-VPH1616 |
Minimalne zamówienie: | 1 zestaw / zestawy |
Cena: | Negotiable |
Szczegóły pakowania: | Dwuwarstwowe opakowanie kartonowe |
Czas dostawy: | 3 dni robocze po dokonaniu płatności |
Zasady płatności: | T / T, L / C, Western Union, Alibaba Trade Assurance |
Możliwość Supply: | 1000 sztuk / miesiąc |
numery wejść i wyjść: | 16 wejść 16 wyjść | rozdzielczość wyjściowa: | 1920 * 1080 |
---|---|---|---|
Max PIP na ekran: | 1,4,16, dostosowanie | Jakość koloru: | 32bit |
Roam, zoom, PIP: | Wsparcie | Źródła sygnałów wejściowych i wyjściowych: | HDMI, DVI, VGA, AV, YPBPR, IP |
Nazwa produktu: | Procesor do ścian wideo | Szybkość transmisji: | 115200 |
High Light: | procesor wielu wyświetlaczy,kontroler ściany wyświetlacza wideo |

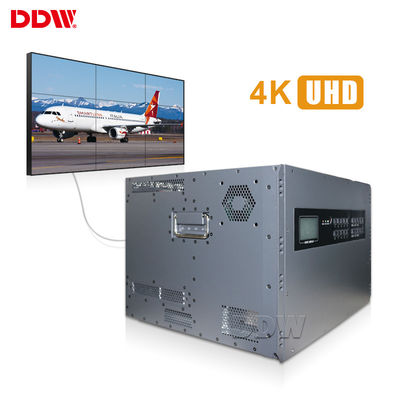

Procesor ściany wideo Hdmi VGA 4K do wyświetlania osobowości
Procesor ściany wideo ma następujące kluczowe cechy:
1.Obsługa karty pamięci lub transmisji sieciowej obrazów o ultra wysokiej rozdzielczości, obrazu w tle mozaiki peer-to-peer o ultra wysokiej rozdzielczości
2. Wyświetlanie wsparcia w dowolnym miejscu, w dowolnym rozmiarze i dowolnym nałożonym
3. Obsługa przetwarzania efektów w otwartym oknie
4. Wsparcie zamrożenia obrazu na dużym ekranie
5. Pełna konfiguracja sprzętowa bez systemu operacyjnego
6. Szybka technologia równoległego przetwarzania magistrali, szerokopasmowe przetwarzanie nieskompresowane

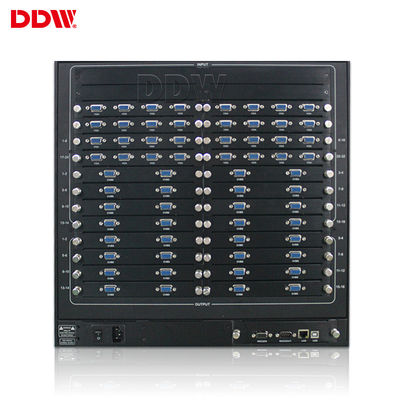

7. Obsługa formatów wejściowych wielu sygnałów DIV, HDMI, VGA, RJ45,3G-SDI, Video (CVBS)
8. Obsługa wyjścia sygnału DIV i 3G-SDI
9. Maksymalna obsługiwana rozdzielczość wejściowa i wyjściowa 1920 × 1080, może być wstecznie kompatybilna z formatami 1080P i 720P
10. Podział sygnału wideo na 4 ekrany, wieloportowy sygnał wideo może być wyświetlany jednocześnie
Ściana wideo DDW Edytor Specyfikacja techniczna
Seria modeli | Z CBD | Funkcjonować | Brak CBD | ||||
Opis funkcji | 4-kanałowy CBD, 16-kanałowe AV, 12-kanałowe wejście VGA / DVI, obsługuje wiele odtwarzaczy do splatania swobodnie i może wyświetlać różne sygnały w tym samym czasie w systemie, wymaga ekranu wbudowanego w płytkę łańcuchową | ~ | 16-kanałowe wejście AV, 16-kanałowe wejście VGA / DVI, obudowa 6U obsługuje tablice 16 ekranów | ||||
Sygnał wejściowy (opcjonalnie) | CVBS | Obsługa formatu PAL / NTSC, wiele portów BNC | ~ | ||||
VGA / RGBHV | Wielokanałowe porty VGA DB-15 obsługują wejście w pełnym formacie VGA | ~ | |||||
HDMI, DVI, 4K-DVI, IP | Obsługa wejścia 4K (3840x2160), każdy dekoduje 4 kanały IP | ~ | |||||
YPbPr, YCbCr (konfigurowalne) | To samo złącze sygnału VGA, RGBHV, obsługuje format PAL, NTSC i 720 P, 1080i HSTV | ~ | |||||
SDI (konfigurowalny) | Port BNC | ~ | |||||
AV, SD / HD / 3G SDI, dekodowanie IP, światłowód, DP, HDBaseT, karta monitorująca podgląd można dostosować; | ~ | ~ | |||||
Rozdzielczość wejściowa | do 4K, powszechnie używane rozdzielczości | ||||||
Format sygnału wyjściowego | VGA, RGBHV | kanał sygnału XGA (1024x768 przy 60 Hz) / port DB-15 | ~ | ||||
HDMI, DVI, 4K-DVI | Wyjście HDMI, DVI | ~ | |||||
3G SDI (konfigurowalny) | Wyjście pętli portu BNC | ~ | |||||
Konwerter AV, YPbPr, DVI-HDMI, SD, HD, DP, HDBaset można dostosować; | ~ | ~ | |||||
Rozdzielczość wyjściowa | do 4K, powszechnie używane rozdzielczości | ||||||
Kontrola | Standardowy port RS232 | ||||||
Pilot na podczerwień (konfigurowalny), kontrola LAN, IOS, kontrola aplikacji na Androida (opcjonalnie) | |||||||
Oprogramowanie sterujące systemem | Specjalne oprogramowanie sterujące | ||||||
Zasilacz | Zasilacz redundantny 110-220VAC, 50 / 60Hz | ||||||
Konsumpcja | 12W / kanał | ||||||
Temperatura pracy | -20 ° C —— 60 ° C | ||||||
Wilgotność robocza | 5-95% | ||||||
Specyfikacja przypadku | 2U, 3,5U, 7U, 10U, 12,5U, 15U, 23U standardowa obudowa do montażu w racku | ||||||
Interfejs sterowania szeregowego | RS-232,9-pinowe żeńskie, typ D | ||||||
Szybkość transmisji | 115200 | ||||||
Konfiguracja pinów | 2 = TX, 3 = RX, 5 = GND | ||||||
Interfejs sterowania Ethernet | Gniazdo RJ-45, TCP / IP | ||||||
Szybkość sterowania Ethernetem | Auto 10M lub 100M, pełny dupleks lub półdupleks | ||||||
Czas pracy | 365x7x24hrs |
Hareware kontroler ściany wideo U Specyfikacje obudowy
Rozmiar podwozia U. | Wymiary kontrolera (mm) L * W * H |
Wymiary opakowania (mm) L * W * H |
NW (kg) | GW (kg) | Maksymalna liczba wejść | Maksymalna liczba wyjść | Maksymalny pobór mocy (waty) |
2U | 406 × 440 × 102 | 590 × 530 × 190 | 11.25 | 12.25 | 8 | 8 | 200 |
3,5U | 450x440x170 | 620x620x270 | 18.25 | 19,25 | 16 | 16 | 320 |
7U | 442 × 402 × 320 | 590 × 530 × 460 | 29.5 | 31,50 | 32 | 32 | 400 |
12,5U | 446 × 440 × 553 | 625 × 580 × 725 | 37,85 | 39,85 | 71 | 68 | 750 |
23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80,46 | 82,46 | 143 | 140 | 1300 |
